薄壳防水闸门,ML型薄壳防水闸门

一、产品用途

     用于水文地质条件复杂或有突水淹井危险的矿井中,在井底车场周围及其它需要防水的巷道中,以防水的突然浸入。

二、、型号、规格、技术参数
      薄壳防水闸门净尺寸为2000mm×2320mm;开启方向为左开启形式;承压为3.5 MPa。
      型号示例:
      LM 3.5/2.0×2.32
      硐口净通过宽度为2000mm
      硐口净通过高度为2320mm
      名义承压3.5MPa
      加筋板的薄壳防水闸门

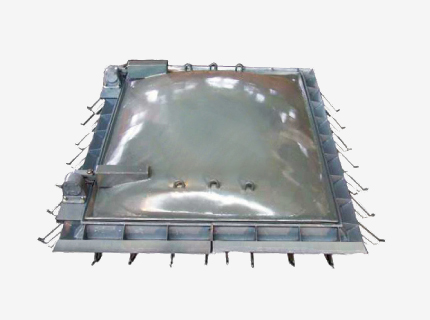

 薄壳防水闸门
三、产品说明
 本薄壳防水闸门为煤炭工业部武汉煤矿设计研究院设计,产品质量标准和检测标准严格执行MT258-91《LM型薄壳防水闸门》。

四、产品主要结构
      LM型薄壳防水闸门主要由门扇、门框、拉紧装置和门枢等部件。
    1、门扇由壳板、井字筋板和圈梁等组成,壳板采用超宽钢板垫压工艺,壳板与筋板为等量级度, 门扇与门枢之间采用甲万形橡胶条密封。
    2、门框为工字形钢板组合焊接件、除圈梁外,其余均埋入墙体内,门框底板面上在施工时应焊有装配用拉筋,以使与洞室钢筋联成一体。
    3、拉紧装置为楔形板紧固方式、楔形板紧固行程为20.5 mm。
    4、密闭方式采用方截面橡胶条密封。
